◆ 자동화재탐지설비의 점검

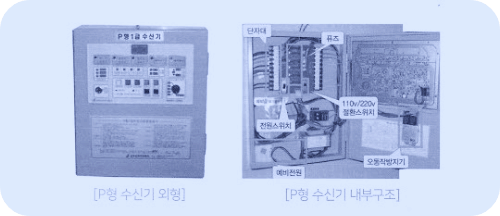

1) P형 수신기
수신기는 화재발생화재 발생 시 감지기，발신기의 신호를 수신하여 화재 발생을 알려주는 장치이다.
2) 퓨즈 (Fuse)
퓨즈가 단선되면 수신기의 기능 상실을 초래한다. AC용 및 DC용 경종，표시등，배터리，전원부 등에 퓨즈를 사용한다. 퓨즈가 끊어지면 퓨즈 옆에 있는 적색의 LED가 점등되는데，이때는 LOCAL 기기의 고장개소를 수리하고 퓨즈를 끼우면 LED가 소등된다.
3) 전원스위치 및 110V/220V 절환스위치
수신기 입력전원의 ON/OFF 스위치이며, 전원에 따른 110V/220V 절환스위치이다.
4) 오동작방지기
일시적으로 발생한 열-연기 또는 먼지 등 때문에 감지기가 화재신호를 발신할 우려가 있다면 축적 기능의 수신기를 설치하여 비화재보(非火災報)를 방지하여야 한다.
*오동작 방지기의 위치
구분 /위 치 /비고
점검시 /오동작방지기를 비축적위치로 전환
평상시 /오동작방지기를 축적위치로 전환
5) 스포트형 감지기 점검

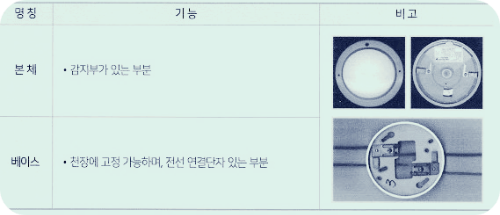

(1) 감지기 구성 및 배선방법
본체: 감지기있는부분
베이스: 천장에 고정 가능하며, 전선 연결단자 있는 부분
(2) 감지기의 동작 확인
발광다이오드(LED)를 사용하여 감지기가 작동하면 점등되고，수신기에서 화재복구스위치를 누르면 소등된다.
※ 감지기 작동 점검（단계별 절차）
1단계 감지기동작시험실시
• 감지기 시험기, 연기스프레이 등이용 -LED 점등 시 정상
2단계 LED 미점등 시 감지기 회로 전압 확인
3단계 감지기 동작시험 재실시
6） P형 발신기 점검

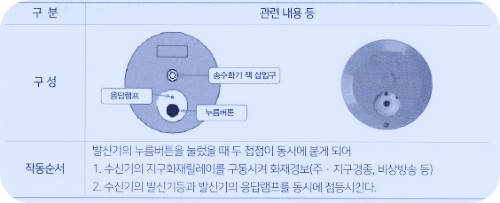

(1) 발신기 구성 및 작동순서
구 분 /관련내용등
구성 / 전화기잭삽입구,응답램프,누름버튼
작동순서: 발신기의 누름버튼을 눌렀을 때 두 접점이 동시에 붙게 되어
1. 수신기의 지구화재릴레이를 구동시켜 화재경보（주 • 지구경종, 비상방송 등）
2. 수신기의 발신기 등과 발신기의 응답램프를 동시에 점등시킨다
*발신기 작동 점검(단계별 절차)
04)자동화재탐지설비 실습（기능 점검）
1）P형 수신기 점검방법
(1) 동작시험
수신기에 화재 신호를 수동으로 입력하여 수신기가 정상적으로 동작되는지를 확인하기 위한 시험
구분 / 회로 선택 스위치
로터리 방식 / 버른 방식3)
시험기준
① 1회선마다 복구하면서 모든 회선을 시험
② 비화재보 방지 또는 오동작 방지기능이 내장된 축적형 수신기의 경우 : 축적 • 비축적 선택 스위치 를 비축적위치로 놓고 시험
시험순서
① 동작시험 및 자동복구 시험스위치를 누른다.
② 회로선택스위치를 차례로 회전시켜 시험
① 동작（화재）시험 및 자동복구 시험스위치를 누 른다.
② 각 경계구역별 동작버튼을 누른 후 시험
적부 판정방법
① 화재표시등, 각 지구（경계구역）표시등, 기타 표시장치의 점등, 음향장치의 작동확인, 감지기회로 또 는 부속기기 회로와의 연결접속 정상 여부 확인
② 동작시험 결과 상기와 같은 기능이 발휘되지 못하는 회로는 고장이므로 즉시 수리
복구방법
① 회로선택스위치를초기（정상）위치로복구
② 동작시험 및 자동복구 시험스위치 복구
③ 각 경계구역 표시등 및 화재표시등 소등 확인
① 동작（화재）시험 및 자동복구 시험스위치 초기 （정상）상태로 복구
② 각 경계구역 표시등 및 화재표시등 소등 확인
3） 각 제조사별로 버튼을 동작하는 방법 등이 다소 상이할 수 있으니 정확한 조작방법은 제조사 매뉴얼을 참고해야 함
동작시험순서 /동작시험 복구순서
1.동작시험스위치 누름 1.회로시험스위치 돌림
2.자동복구스위치 누름 2.동작스위치 누름
3.회로시험스위치 돌림 3.자동복구스위치 누름
［로터리 방식 동작시험］
동작시험 순서 /동작시험 복구순서
1. 동작（화재）시험스위치 및 자동복구스위치 누름 /1. 동작（화재）시험스위치 및 자동복구스위치 누름（초기상태로 복구）
2. 각 회로（경계구역） 버튼누름 /2.표시등소등 확인
［버튼 방식 동작시험］
（2） 회로 도통시험
수신기에서 감지기 사이 회로의 단선 유무와 기기 등의 접속 상황을 확인하기 위한 시험
구분 /회로시험스위치
로터리 방식 /버튼 방식 /비고
시험순서
① 도통시험스위치를 누름
② 회로시험스위치를 각 경계 구 역별로 차례로 회전
/① 도통시험스위치를 누름
② 각 경계구역 동직버튼을 차례로 누름（수신기 모델별로 동작버 튼을 누르지 않는 경우도 있음）
적부 판정방법
① 전압계가 있는 경우 정상 : 4~8[V] 단선 : 0[V]
② 도통시험 확인등이 있는 경우 정상 : 정상확인등 점등 （녹색） 단선 : 단선 확인등 점등 （적색）
정상 : 각 경계구역별 도통시험 단 선 확인등（녹색） 점등
단선 : 각 경계구역별 도통시험 단 선확인등（적색） 점등
/ •정상, 단선, 도통시험, 단선인 경우（적색등 점등）
복구방법
① 회로시험스위치를 초기 （정 상） 위치로 복구
② 도통시험스위치 복구
/도통시험스위치 복구
1.도통시험스위치 누름
2. 회로시험스위치 돌림
［로터리 방식 도통시험］
1.도통시험스위치 누름
2. 경계구역별 버튼을 눌러 도통시험 표시등（정상, 단선） 점등 확인
［버튼 방식 도통시험］
(3) 예비전원 시험
상용전원이 사고 등으로 정전된 경우 자동적으로 예비전원으로 절환이 되며 또한 복구 시에는 자동적으로 상용전원으로 절환 되는지의 여부와 상용전원이 정전되었을 때 화재가 발생하여도 수신기가 정상적으로 동작할 수 있는 전압을 가지고 있는지를 확인하는 시험
구분 /로터리 방식 /버튼 방식
시험방법
① 예비전원 시험스위치 누름（스위치를 누르고 있을 경우에만 시험 가능）
적부 판정방법
① 전압계인 경우 정상 : 19~29 [V]
② 램프 방식인 경우 정상 : 녹색
③ 예비전원의 전압 및 상호 자동 절환이 정상인지 확인
1. 예비전원 시험스위치 누름(누르고 있는 동안 시험 확인)
2. 예비전원 결과 확인（전압 적정여부 확인）
[로터리 방식 예비전원 시험]
1. 예비전원 시험스위치 누름
（누르고 있는 동안 시험 확인）
2. 전압 지시(높음, 정상, 낮음) 상태 확인
［버튼 방식 예비전원 시험］
예비전원감시등이 점등된 경우는 예비전원 연결소켓이 분리되었거나 예비전원이 원인이다
［예비전원감시등 점등］
*소방시설 등의 유지. 관리
1) 소방시설 등이란?
소방시설과 비상구, 그 밖에 관련 시설로서 방화문 및 방화셔터를 말한다.
• 방화셔터 : 내화구조로 된 벽을 설치하지 못하는 경우 화재 시 연기 및 열을 감지하여 자동 폐쇄됨
• 방화문 : 화재의 확대, 연소를 방지하기 위해 설치하는 구조로서 항상 닫혀있는 구조 또는 화재 발생 시 불꽃, 연기 및 열에 의하여 자동으로 닫힘
2） 유지•관리 방법
화재발생시 화재의 확대 및 연소를 방지하기 위하여 평상시 제어반 등을 점검하여 관리하여야 한다.
구분 /제어반 /연동 제어기
평상시 /수동조작시
-주 （Main） 스위치는 자동（연동）의 위치로 설정
-각 층별/위치별 수동 스위치는 대기（정상） 위치로 설정
-주（Main） 스위치를 수동위치로 전환 _
-각층별/위치별 수동스위치를 평상시 대기（정상）위치에서 기동의 위치로 전환하여 작동
- 전원표시등 이상유무 등을 확인
- 연동제어고 I의 수동스위치를 조작하여 방화셔터를 작동
* 수동조작은 화재 시 자동으로 동작되지 않거나 점검 시에 동작 확인을 위하여 사용
*각위치의 방화셔터 또는 방화문이 작동하면 "제어반의 확인（기동확인）" 표시등이 점등하며 감시제어반의 부저가 울립니다.
3） 유지 관리 실습
실습항목 /실습기준
제어반 점검 /평상 시 제어반의 이상유무를 판단할 수 있다.
/수동기동스위치를 이용하여 방화셔터 및 방화문을 동작시킬 수 있다.
연동제어기 /연동제어기를 이용하여 방화셔터를 동작시킬 수 있다.
화재 연동 및 복구 /화재 발생 시 방화셔터 및 방화문이 동작되는지 확인하고 복구시킬 수 있다.
-한국소방안전원-
